•関係図

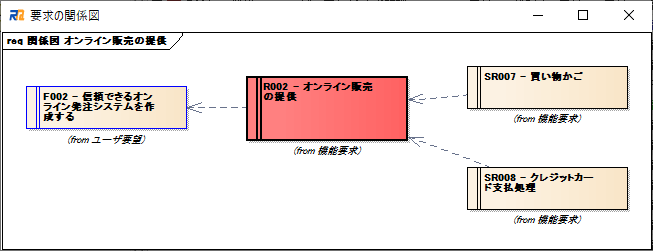

関係図は、指定した要求と他の要求間の関係を図として表示したものです。図は、Enterprise Architectのダイアグラムとして作成され、表示されます。方向を影響先要求にすることで、指定した要求の変更が影響を与える要求を図として表示できます。また、再検討を色付け表示がオンの時に、再検討が必要な要求は緑色で表示されます。これにより、検討しなければならない要求を簡単に確認することができます。

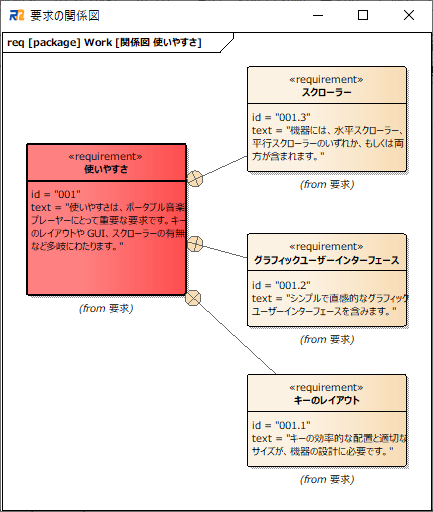

•SysMLデータプロジェクト（SysML形式で表示）の場合、下図のようにSysML属性を表示します。
•作成された関係図に対応するEAのダイアグラムは、プロジェクトオプション - 動作1「関係図を要求の子ダイアグラムとして保存」の設定により、以下のいずれかに作成されます。必要に応じてEnterprise Architect側からダイアグラムの編集などが可能です。
o「RaQuest」という名前のモデルルートパッケージの下のWorkパッケージ
o要求の子ダイアグラム
•関係図では、図の中の要求のダブルクリックで、プロパティダイアログまたは右下に、その要求の詳細を表示します。
•オプション設定 - 表示1の設定により、一覧部分への表示・要求の状態に応じた色付け・レイアウトの変更が可能です。

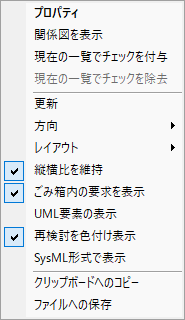

•コンテキストメニューで一時的にレイアウトなどの変更が可能です。
